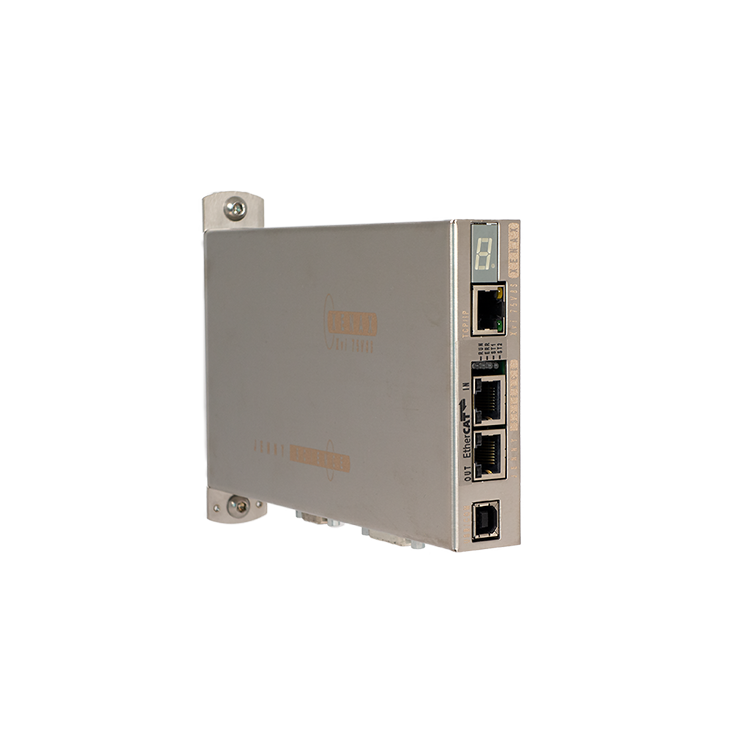

XENAX® Xvi 75v8s



Der XENAX® Xvi 75V8S ist die Weiterentwicklung des aktuellen Modells XENAX® Xvi 75V8. Das neue Modell unterstützt alle bisherigen Funktionalitäten des Xvi 75V8. Für Neuentwicklungen empfehlen wir den Xvi 75V8S zu verwenden. WebMotion® basiert auf HTML5 (ohne JAVA).

Mit dem XENAX® Xvi 75V8S ist es möglich, eine präzise Kraftmessung mit unserem Signateq® Messverstärker und einem externen Kraftsensor durchzuführen. Weitere Informationen zur Kraftmessung finden Sie unter Forceteq® Kraftmesstechnologie.

Neue Möglichkeiten Xvi 75V8S

  Xvi 75V8 Xvi 75V8S
Webserverbasis für WebMotion® Java HTML5
Messverstärker Signateq® für externen Kraftsensor, präzise Kraftmessung - Ja
Optimierte Endstufe für minimalen Platzbedarf (Abwärme), Anordnung direkt nebeneinander möglich - Ja
Umstellung bei Anschluss von Drittanbieter-Motoren DIP-Switch automatisch
Positionserfassung vorbereitet für Absolutwertgeber - Ja
USB-Schnittstelle - Ja
RS-232-interface Ja optional
Puls/Richtung Ja optional
Zweiter Encoder Ja optional
Gehäuse Aluminium Chromstahl
Gewicht 515g 840g
Produkte-Code 0x7508 0x7509



Technische Daten XENAX® Xvi 75V8S

Speisespannung U: 24 - 75 V DC
Nennstrom In: 0 - 8 A
Spitzenstrom Ip: 18 A
Motortypen: LINAX®, ELAX®, ROTAX® sowie Fremdmotoren
Temperaturüberwachung
Endstufe:		 Abschaltung bei 80°C
Überspannungsüberwachung: > 85 V
Unterspannungsüberwachung: < 10 V
PLC Input: 8 x 24 V
PLC Input BCD: 4 x 24 V, binär codiert zur
Programmwahl
PLC Output: 8 x 24 V, Source 100 mA,
Sink 400 mA, Source/Sink
Optionen:

EtherCAT (CoE): DS402, Beckhoff®, OMRON®, TRIO®, MC
POWERLINK (CoP): DS402, B&R®
CANopen: DS402
EtherNet/IP: DS402, Allen-Bradley
PROFINET (PROFIdrive): SIMATIC, SIMOTION, SINUMERIK
Start-up Key: ID Nummer für Master Slave und Applikationsspeicher
Kraftfunktion: Standardmässig freigegeben
SMU Safety Functions: STO Safe Torque Off, SS1 Safe Stop 1, SS2 Safe Stop 2, SLS Safely-Limited Speed
Bus-Module: EtherCAT (CoE), POWERLINK (CoP), CANopen, EtherNet/IP, PROFINET (PROFIdrive)



Hinweis:

Beim Ersetzen eines Xvi 75V8 durch den Xvi 75V8S in einem bestehenden Bussystem muss beachtet werden, dass der Produkte-Code anders ist. Die entsprechende Entwicklungsumgebung wird benötigt, damit der neue Busteilnehmer korrekt eingebunden werden kann. Eine entsprechende Anweisung dafür finden Sie in der Anleitung des verwendeten Busmoduls auf der Download-Seite.
