linax® lxs F60 linearmotor-achse
Lxs = shuttle

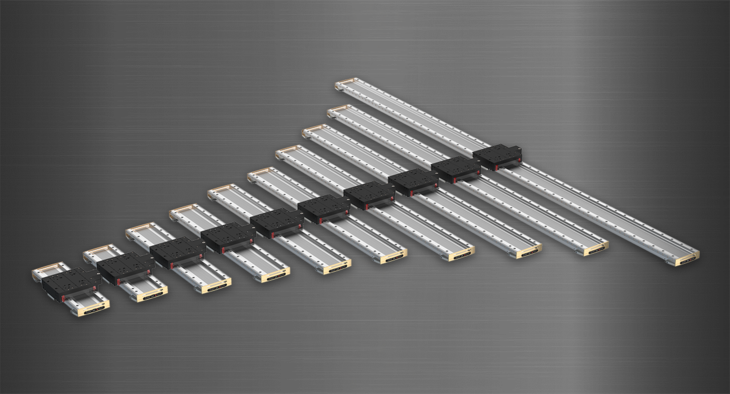

Wie es der Name schon sagt, sind diese neuen Lxs Shuttle-Modelle für lange Fahrwege bis 1'600 mm als Basisachse ausgelegt. Speziell ist die breite Bauweise mit "versenktem" Linearmotor, dadurch reduziert sich die Höhe auf nur 38 mm. Die breit auseinander liegenden Führungen können hohe Kraftmomente der querliegenden Ausleger-Achsen aufnehmen.
Die LINAX® Lxs Linearmotor-Achsen lassen sich nur mit dem neuen, leistungsstärkeren XENAX® Xvi 75V8 Servocontroller ansteuern.
| LINAX® |
Kraft |
Gewicht Schlitten (g) | Wiederholgenauigkeit (µm) | ||
| Lxs | 60/180 | 1000 | optisch 0.1 +/- 0.5 |
optisch 1 +/- 1.5 |
magnetisch 1 +/- 5 |
| LINAX® | Hub (mm) |
L Einbau (mm) | Gewicht Total (g) |
Art. Nr. optisch 0.1 μm | Art. Nr. Mess. optisch 1 μm | Art.Nr. Mess. magnetisch 1 μm |
| Lxs 160F60 | 160 | 290 | 2600 | 115.41.06 | 115.31.06 | 115.30.06 |
| Lxs 200F60 | 200 | 330 | 2800 | 115.41.08 | 115.31.08 | 115.30.08 |
| Lxs 320F60 | 320 | 45 | 3400 | 115.41.14 | 115.31.14 | 115.30.14 |
| Lxs 400F60 | 400 | 530 | 3900 | 115.41.18 | 115.31.18 | 115.30.18 |
| Lxs 520F60 | 520 | 650 | 4500 | 115.41.24 | 115.31.24 | 115.30.24 |
| Lxs 600F60 | 600 | 730 | 5000 | 115.41.28 | 115.31.28 | 115.30.28 |
| Lxs 800F60 | 800 | 930 | 6100 | 115.41.38 | 115.31.38 | 115.30.38 |
| Lxs 1000F60 | 1000 | 1'130 | 7200 | 115.41.48 | 115.31.48 | 115.30.48 |
| Lxs 1200F60 | 1200 | 1'330 | 8400 | 115.41.58 | 115.31.58 | 115.30.58 |
| Lxs 1600F601) | 1600 | 1'730 | 10800 | N/A | N/A | 115.30.78 |
1) nur mit magnetischem Messsystem erhältlich
Download-Dateien LINAX® Lxs Linearmotor
| DATENBLATT_LINAX®_Baureihe.pdf (PDF) |
| Datenblatt_LINAX_F60S_D.pdf (PDF) |
| Montage Gantry mit Gelenken_V0.8.pdf (PDF) |
| CAD-FILES_STEP_LINAX®_Lxs F60.zip – Login |
| CAD-FILES_STEP_LINAX®_Lxs F120.zip – Login |
| CAD-FILES_STEP_LINAX®_Lxs F60S.zip – Login |
| ACCESSORIES_CAD-FILES_STEP_LINAX®_Lxs.zip – Login |
