linax® lxs F120 linearmotor-achse
Lxs = shuttle

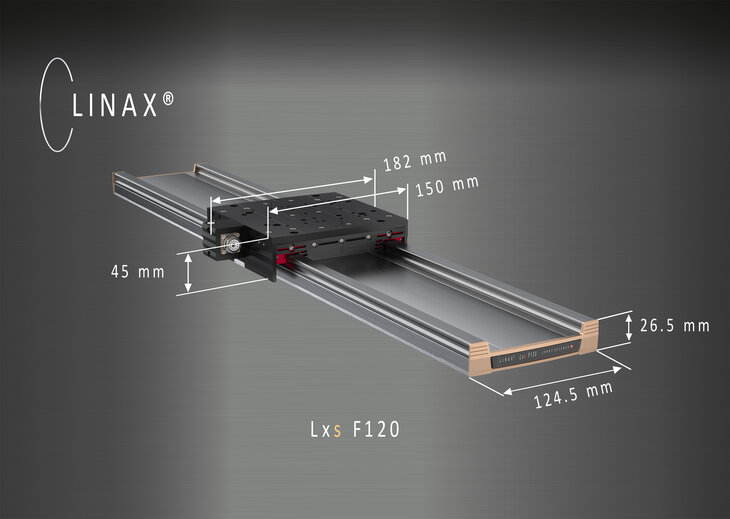

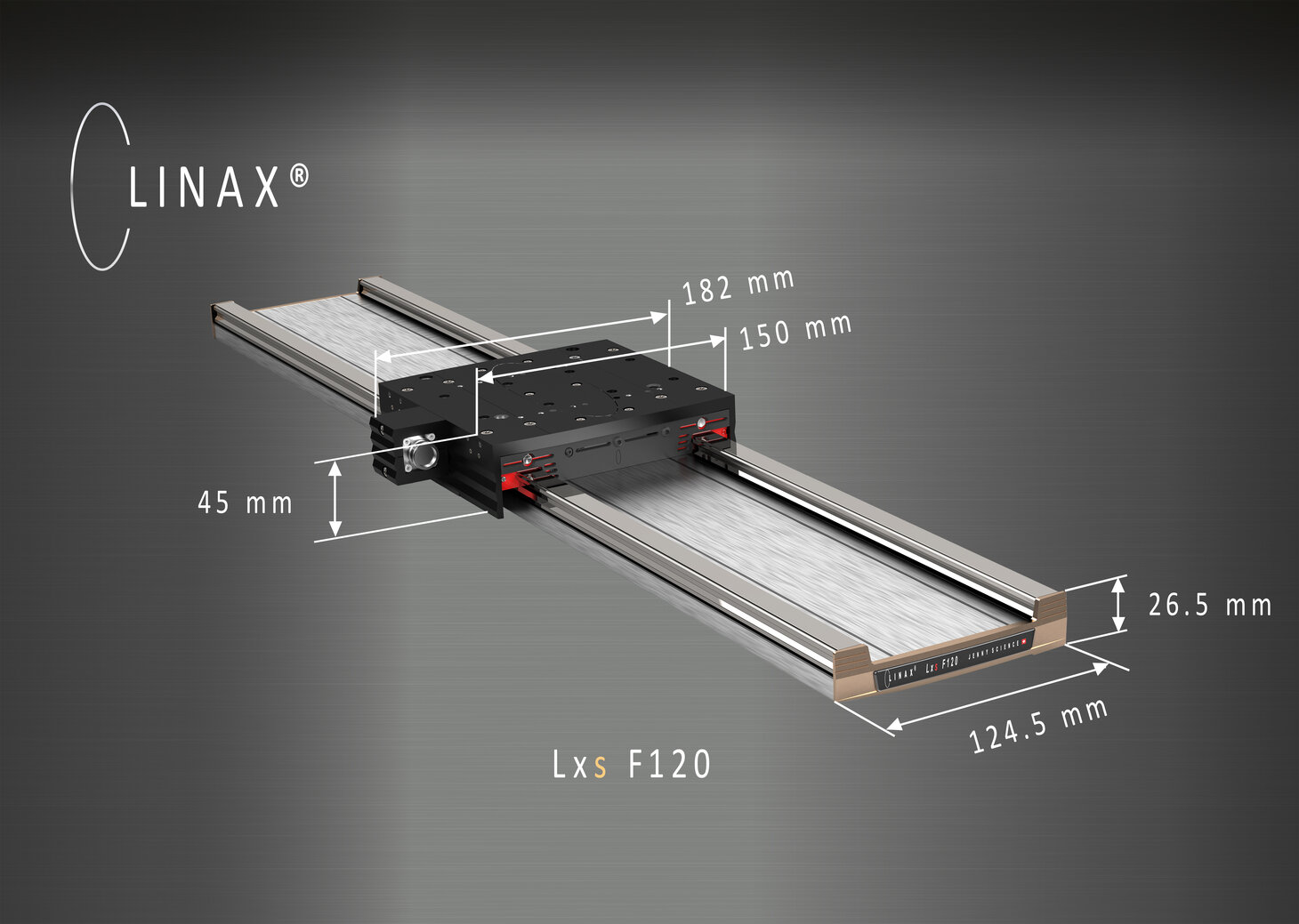

Die Lxs Shuttle Linearmotor Achsen, konzipiert für Fahrwege bis zu 2'000 mm, zeichnen sich durch eine "versenkte" Linearmotor-Bauweise und eine Höhe von lediglich 45 mm beim Lxs F120 aus. Ein neuer stärkerer Motor mit einer Nennkraft von 120N und Spitzenkraft bis zu 300N ist integriert. Robustere Führungen ermöglichen das Aufnehmen hoher Kraftmomente von querliegenden Ausleger-Achsen. Die innovative Einkabellösung vereinfacht Installation und Wartung, während das absolute Messsystem, das keine Referenzfahrt mehr benötigt, den Betrieb effizienter gestaltet.
Die LINAX® Lxs Linearmotor-Achsen lassen sich mit dem neusten, leistungsstärkeren XENAX® Xvi 75V8S Servocontroller ansteuern.
| LINAX® | Kraft Fn/Fp (N) | Gewicht Schlitten (g) | Wiederholgenauigkeit (µm) | ||
| Lxs | 120/300 | 2'300 | optisch 0.1 +/- 0.5 |
optisch 1+/-1.5 |
magnetisch 1+/-2 |
| LINAX® | Hub (mm) | L Einbau (mm) |
Gewicht Total |
Art. Nr. optisch 0.1 μm | Art. Nr. Mess. optisch 1 μm | Art.Nr. Mess. magnetisch 1 μm |
| Lxs 80F1201) | 80 | 243 | 4'700 | 115.45.02 | 115.36.02 | 115.35.02 |
| Lxs 200F1201) | 200 | 363 | 5'900 | 115.45.08 | 115.36.08 | 115.35.08 |
| Lxs 400F120 | 400 | 563 | 7'800 | 115.45.18 | 115.36.18 | 115.35.18 |
| Lxs 520F120 | 520 | 683 | 9'000 | 115.45.24 | 115.36.24 | 115.35.24 |
| Lxs 600F120 | 600 | 763 | 9'800 | 115.45.28 | 115.36.28 | 115.35.28 |
| Lxs 800F120 | 800 | 963 | 11'800 | 115.45.38 | 115.36.38 | 115.35.38 |
| Lxs 1000F120 | 1'000 | 1'163 | 13'700 | 115.45.48 | 115.36.48 | 115.35.48 |
| Lxs 1200F120 | 1'200 | 1'363 | 15'700 | 115.45.58 | 115.36.58 | 115.35.58 |
| Lxs 1600F120 | 1'600 | 1'763 | 19'600 | N/A | N/A |
115.35.78 |
| Lxs 2000F120 | 2'000 | 2'163 | 23'500 | N/A | N/A | 115.35.88 |
1) mit Gewichtskompensation bis 12kg lieferbar
